ECONIZER™, caisson extraction c4 basse consommation

ECONIZER™, caisson d'extraction C4, 400°C - 1/2h
Résistant à 400°C-2H pour la ventilation des immeubles IGH (ArticleG4A4), des parkings couverts des immeubles d'habitation non IGH (Article 89) et le désenfumage des circulations et cages d'escaliers des immeubles d'habitation (Article 37 &38)
ErP2018, très basse consommation pour ventilation en habitat collectif et établlissements recevant du pupblic (ERP).
Ventilateur centrifuge à action haut rendement ou réaction.
Potentiomètre et interrupteur de proximité monté, câblé en standard.
Moteur EC à attaque directe
Débit de 50 à 11 000 m³/h

ECONIZER^™, Caisson VMC C4 homologué 400°C-1/2H (PV CTICM N° EFR-15-002420 et 11-F-516) pour habitat collectif et Etablissement Recevant du Public (ERP); articles CH41 à 43 (arrêté du 14-02-2000).

Equipé de piquages à joint double lèvres pour garantir l’étanchéité des réseaux (ATEC CSTB n° 13-224-V2), d’un interrupteur de proximité cadenassable et d'un potentiomètre IP54 en façade.
Il est couvert par un avis technique du CSTB pour les applications Hygro A, Hygro B et Hygro Gaz (arrêté octobre 1983).
Turbine à action à profil spécifique ou réaction (taille 3000 et 5000)
Moteur EC très basse consommation respectant la directive ErP 2009/125/EC (2ème phase 2018). Conforme à la RT2012.
Grille anti-volatile au rejet.
Installation en combles ou terrasse. Sa forme cubique permet de nombreuses combinaisons aspiration/rejet à 90°.

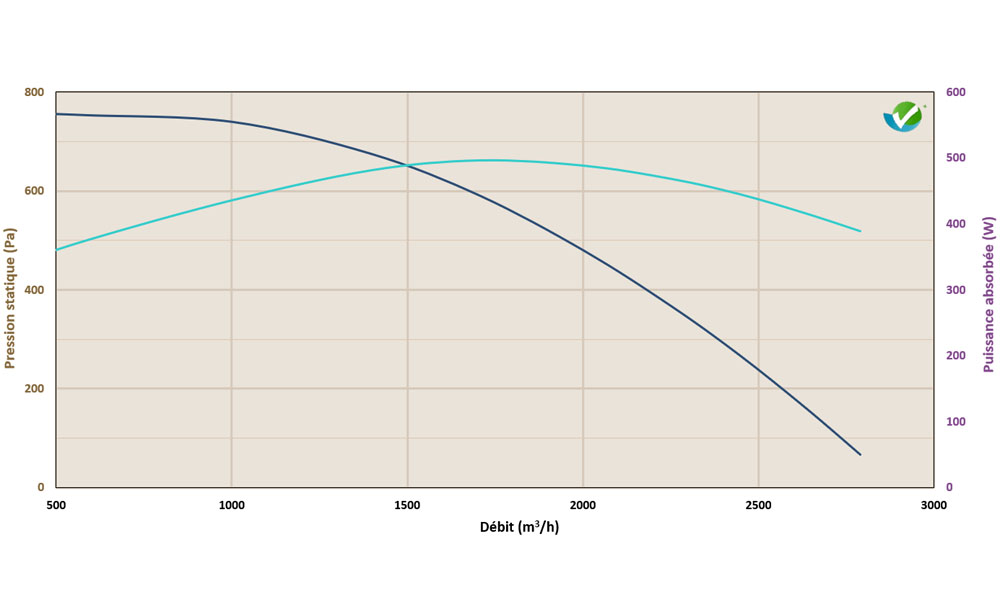

Modèle	Courbes Pression Statistique	Tarif € HT
ECONIZER 600 Code : CEC025691		Connectez vous pour accéder aux tarifs
ECONIZER 1000 Code : CEC025692		Connectez vous pour accéder aux tarifs
ECONIZER 1800 Code : CEC025694		Connectez vous pour accéder aux tarifs
ECONIZER 2600 Code : CEC025703		Connectez vous pour accéder aux tarifs
ECONIZER 3000 Code : CEC025695		Connectez vous pour accéder aux tarifs
ECONIZER 4200 Code : CEC025704		Connectez vous pour accéder aux tarifs
ECONIZER 5000 Code : CEC025702		Connectez vous pour accéder aux tarifs
ECONIZER 6800 Code : CEC025705		Connectez vous pour accéder aux tarifs
ECONIZER 9100 Code : CEC025706		Connectez vous pour accéder aux tarifs
ECONIZER 11000 Code : CEC025707		Connectez vous pour accéder aux tarifs

Agréé CTICM C4 - 400° C - 1/2 h 50Hz et 60Hz, PV n°11-F-516

Répond aux exigences de la directive ErP2009/125/EC (2ème phase 2018)

Avis technique CSTB pour utilisation Hygro A, Hygro B et Hygro Gaz selon l'avis technique CSTB

Solution éconologique^™ très basse consommation conforme à la RT2012

CONDITIONS DE MISE EN ŒUVRE DES INSTALLATIONS DE VMC EN HABITAT COLLECTIF

Le Document Technique Unifié (DTU) 68.3, nouvelle norme en application depuis 2013 et remplaçant les DTU 68.1 et DTU 68.2, détermine les critères de conception, de dimensionnement et de mise en œuvre des installations de VMC (HYGROréglabe, AUTOréglable, et GAZ) en habitat collectif (neuf, rénovation, réhabilitation).

DTU 68.3 : Critères de dimensionnement

Le foisonnement des débits est réalisé colonne par colonne sur toutes les bouches temporisées.
Les débits de fuite considérés sont de 12%. Tout le programme Caladair est en standard équipé de piquages avec joint à double lèvre pour garantir l’étanchéité des réseaux (ATEC CSTB N° 13-224-V2) ce qui permet, si le réseau est lui-même équipe de joint, de prendre en compte un débit de fuite égale à 5% du débit foisonné
Prise en compte de l’effet du vent en fonction de la configuration d’installation du caisson de ventilation : ajout d’une perte de charge de 20Pa. Pour pallier à cette contrainte notre coffret MISTRAL30S assure une temporisation pressostatique
Nouveau calcul de perte de charge :
- prise en compte notamment des successions de coudes rapprochés…
- prise en compte d’une dépression de 20Pa dans le logement.
- prise en compte de la présence d’obstacle devant le rejet horizontal du caisson de ventilation : ajout d’une perte de charge de 20Pa si un obstacle se situe à une distance inférieure à 8m du rejet du ventilateur.
Vitesse d’air maxi : 4 m/s dans la partie « logement » du réseau, 5m/s dans les conduits verticaux et 6m/s dans les conduits horizontaux.
Les registres réglables ne sont pas acceptés en application Hygroréglable et Gaz sauf sur un réseau horizontal en application Autoréglable.
Le foisonnement des débits est réalisé colonne par colonne sur toutes les bouches temporisées.
Les débits de fuite considérés sont de 12%. Tout le programme Caladair est en standard équipé de piquages avec joint à double lèvre pour garantir l’étanchéité des réseaux (ATEC CSTB N° 13-224-V2) ce qui permet, si le réseau est lui-même équipe de joint, de prendre en compte un débit de fuite égale à 5% du débit foisonné
Prise en compte de l’effet du vent en fonction de la configuration d’installation du caisson de ventilation : ajout d’une perte de charge de 20Pa. Pour pallier à cette contrainte notre coffret MISTRAL30S assure une temporisation pressostatique
Nouveau calcul de perte de charge :
- prise en compte notamment des successions de coudes rapprochés…
- prise en compte d’une dépression de 20Pa dans le logement.
- prise en compte de la présence d’obstacle devant le rejet horizontal du caisson de ventilation : ajout d’une perte de charge de 20Pa si un obstacle se situe à une distance inférieure à 8m du rejet du ventilateur.
Vitesse d’air maxi : 4 m/s dans la partie « logement » du réseau, 5m/s dans les conduits verticaux et 6m/s dans les conduits horizontaux.
Les registres réglables ne sont pas acceptés en application Hygroréglable et Gaz sauf sur un réseau horizontal en application Autoréglable.

LISTE DES ARRETES REGISSANT LES INSTALLATIONS EN HABITAT COLLECTIF : qualité d’air et sécurité incendie

Arrêté du 24 mars 1982 - DISPOSITIONS RELATIVES À L’AERATION DES LOGEMENTS

Arrêté du 28 octobre 1983 MODIFICATION DE L'ART. 4 DE L'ARRETE DU 24-03-1982 RELATIF A L'AERATION DES LOGEMENTS

Arrêté du 31 janvier 1986 - DISPOSITION RELATIVE À LA PROTECTION CONTRE L’INCENDIE DES BATIMENTS COLLECTIFS

Arrêté du 30 juin 1999 - CARACTERISTIQUES ACOUSTIQUES DES BATIMENTS D'HABITATION

Arrêté du 30 décembre 2011 - SECURITE CONSTRUCTION DES IMMEUBLES DE GRANDE HAUTEUR (IGH) et PROTECTION CONTRE LES RISQUES D'INCENDIE ET DE PANIQUE

PLUG&PLAY, la gamme ECONIZER^™ est conçue, montée et testée en usine.

SIMPLE D'INSTALLATION
Installation en intérieur ou extérieur, au sol ou suspendu.
La forme cubique permet toutes les combinaisons aspriation/rejet, à 90°.

SIMPLE D'UTILISATION ET MAINTENANCE
Doté d'un potentiomètre, le caisson C4 ECONIZER^™ permet un fonctionnement adapté aux besoins de l'installation.
Le panneau technique arrière regroupe l'interrupteur de proximité et le potentiomètre.
Accès à tous les éléments internes par le panneau technique pour une maintenance aisée.

FIN DE CYCLE DE VIE
Le respect de l’Environnement est au cœur des préoccupations de notre entreprise.

La prise en compte des aspects environnementaux de nos produits s’est traduit par de nombreux investissements pour la mise en œuvre de nos solutions éconologiques^™, et l’obtention de la certification ISO 14001 de nos activités de conception et de fabrication.

Nos équipements sont en effet considérés comme des Equipements Electriques et Electroniques et entrent à ce titre dans le champ d’application de la directive Européenne 2012/19/UE du 4 juillet 2012 relative aux déchets d'équipements électriques et électroniques (DEEE), qui définit l’obligation de prise en charge des déchets professionnels, leur recyclage et leur traitement final.

Soucieux de l’application de la réglementation, nous avons mis en place un partenariat avec l’éco-organisme agréé ECOLOGIC, qui assurera en notre nom l’enlèvement, le démantèlement et le traitement des produits arrivés en fin de vie.

Retouvez dans l'onglet documentation de la gamme, le document CALADAIR - DEEE PARTENARIAT ECOLOGIC pour la gestion de vos enlèvements.
